DP R/A SMT HF konektörü

Son Fiyat alın

Min. sipariş:

Şimdi başvurun

Ürün Açıklaması

Ürün özellikleri

Paketleme ve Teslimat

Ürün Açıklaması

Ürün özellikleri

model numarası.: AADP+LBXX2+RHA DP R/A SMT HF connector

Marka: yifeng

Origin: ÇİN

Paketleme ve Teslimat

İndir

The file is encrypted. Please fill in the following information to continue accessing it

Ürün Açıklaması

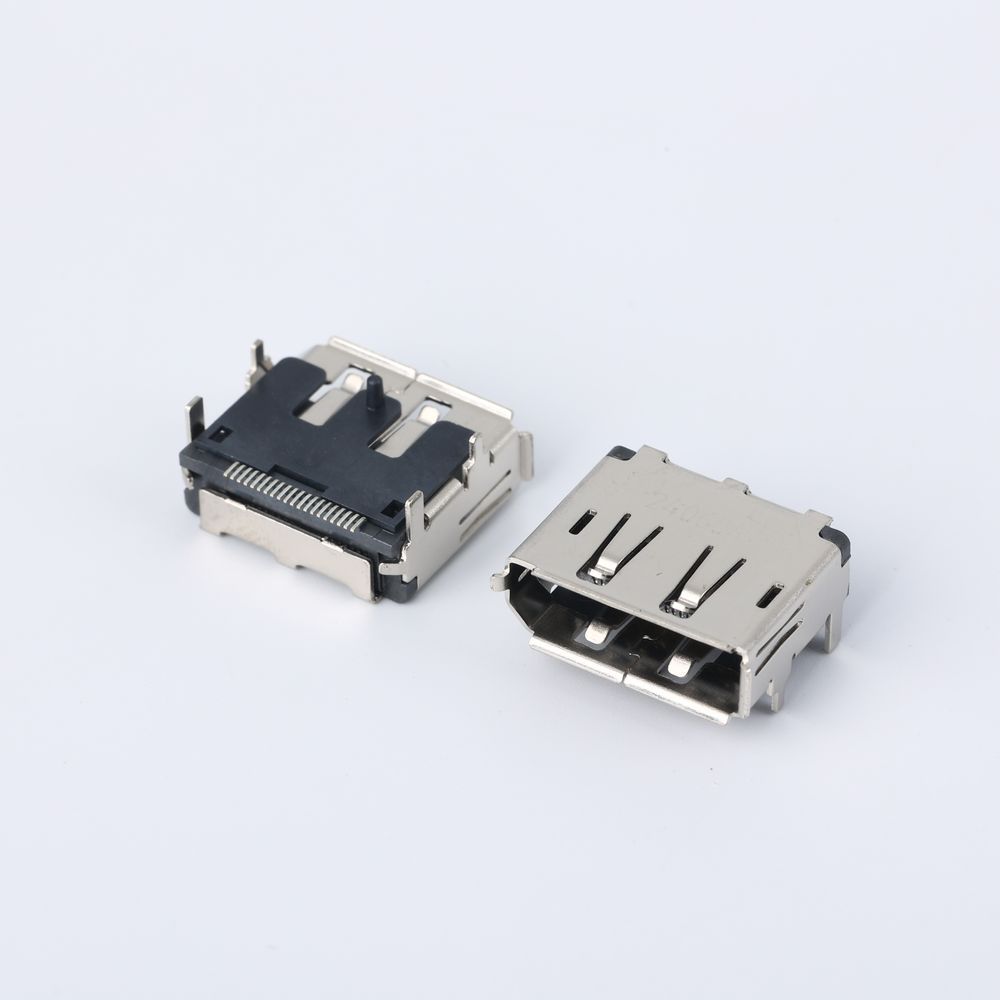

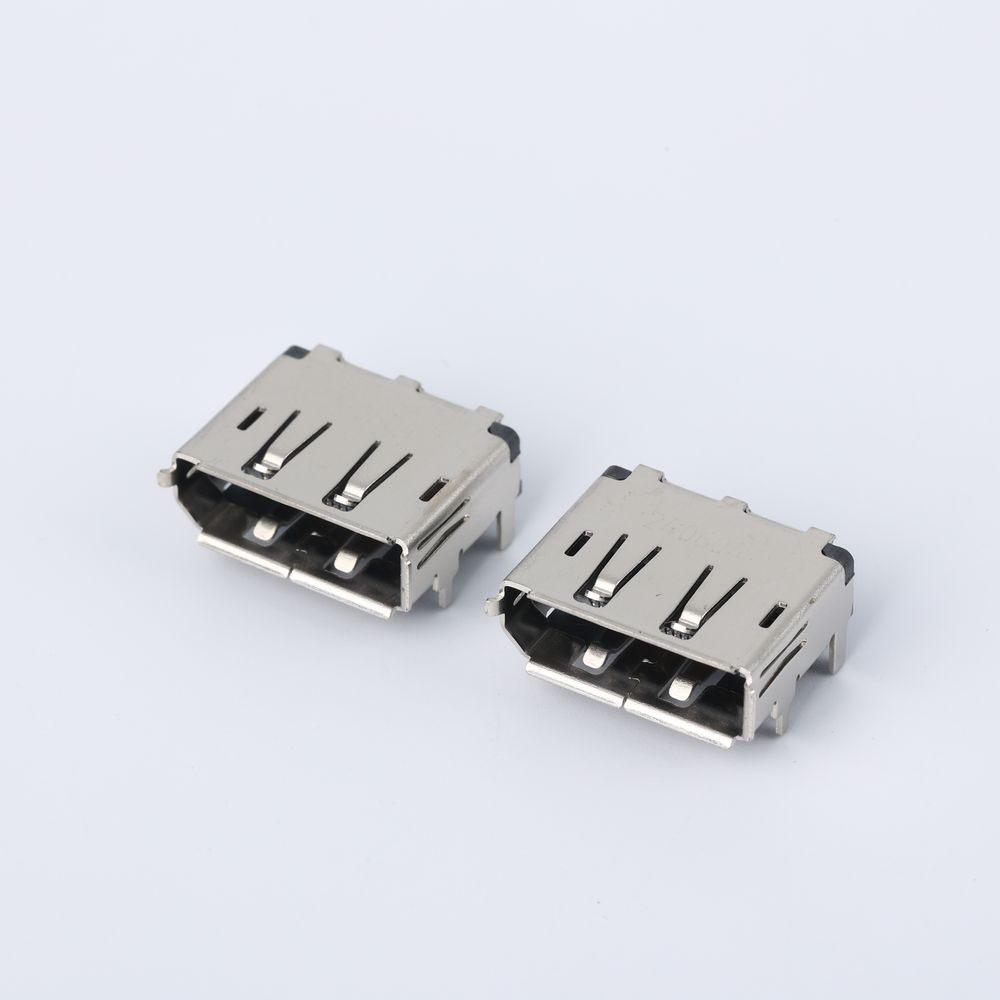

Konumlandırma pinlerine sahip 90 derecelik DP konnektörü SMT, çoğunlukla yüksek hassasiyetli elektronik montaj senaryolarında, özellikle de iletişim modülleri, otomotiv elektroniği ve endüstriyel kontrol panoları gibi montaj stabilitesi ve tekrarlanabilir konumlandırma doğruluğu için yüksek gereksinimlere sahip ürün imalatında kullanılır.

Material
HOUSING:	LCP, UL 94V-0 COLOR: BLACK.
CONTACT:	C2680, T=0.20mm.
SHIELD:	C2680/SUS304, T=0.40mm.
Terminal:	GOLD PLATING IN CONTACT AREA, 50u" MIN Tin PLATED IN SOLDER AREA, 30u" MIN. NICKEL UNDERPLATED OVERALL.


Shell:	30u" MIN. NICKEL UNDERPLATED OVERALL.
Current rating:	0.5A
Rated Voltage:	40V MAX
TEMPERATURE:	-20℃ TO +65℃
Contact Resistance:	40mΩ
Insulation Resistance:	100MΩ MIN
Dielectric Withstanding Voltage:	apply 500VDC for 1 minute between adjacent terminal or ground.
Insertion Force:	45N MAX
Withdrawal Force:	8N MIN
Durability:	5000 cycles

Yüksek frekanslı/yüksek hızlı sinyal kartlarında kullanılan mini dp - dp adaptörü, Empedans sürekliliği ve sinyal bütünlüğü gerektiren PCB tasarımlarında, SMT teknolojisiyle birleştirilmiş 90 derece dik açılı konnektör sinyal yansımasını azaltabilir.

Mikro hdmi konektörünün artırılmış yapısal gücü: Yeniden akış lehimlemeden sonra konumlandırma pimleri, PCB delik duvarları ile sağlam bir mekanik bağlantı oluşturarak titreşime ve termal döngüye karşı direnci artırır.
